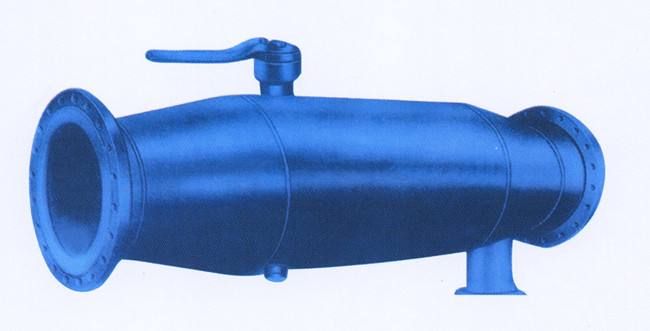

自动排污过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显着缩小了过滤器的体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。

自动排污过滤器芯采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穣盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。本类阀门在管道中一般应当水平安装。

自动排污过滤器设计特点：

1、过滤设备采用专利技术的内部机械结构，实现了真正意义上的高压反冲洗功能，可轻松彻底地清除滤网截留的杂质，清洗无死角，通量无衰减，保障了过滤效率和长久的使用寿命。

2、过滤设备采用304、316L不锈钢楔形滤网，强度大、精度高、耐腐蚀，最高过滤精度可达25微米。

3、过滤设备通过自身的检索和应变功能，实现自动反冲洗，可应对不稳定的水质波动，无需人工干预。

4、过滤器设备易损件少，无耗材，运行维护费用低，操作管理简单。

5、过滤设备控制系统反应灵敏，运行精确，可以根据不同水源和过滤精度灵活调整反冲洗压差时间和时间设定值。

6、过滤设备在反冲洗过程中，各个(组)滤网依次进行反冲洗操作;确保滤网安全、高效清洗，而其他滤网不受影响，继续过滤。

7、过滤设备采用气动排污阀，反冲洗历时短，反冲洗耗水量少，环保经济。

8、过滤设备结构设计紧凑合理，占地面积小，安装移动灵活方便。

9、过滤设备电器系统采用集成控制模式，可以实现远程控制。
